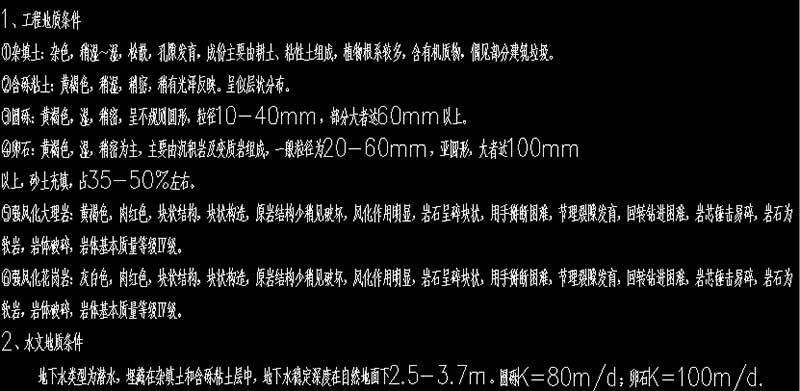

新华大街地质勘查报告

管廊位于居民楼与道路中间

 新华大街管廊基坑支护方案由我单位负责编制及施工，最终方案定位φ273*7钢管桩+φ609*15钢支撑为主导的支护体系。φ273*7钢管桩长12米，间距0.5米。

　　钢管桩施工机械为长螺旋改装的大型号潜孔锤配合30m³空压机进行施工。钢管桩长12米，普通潜孔锤无法直接打入12米，需将12米钢管先割断再焊接，这样工程进度无法保证。长螺旋改装后的大型号潜孔锤可直接施工12米钢管，提高施工效率。

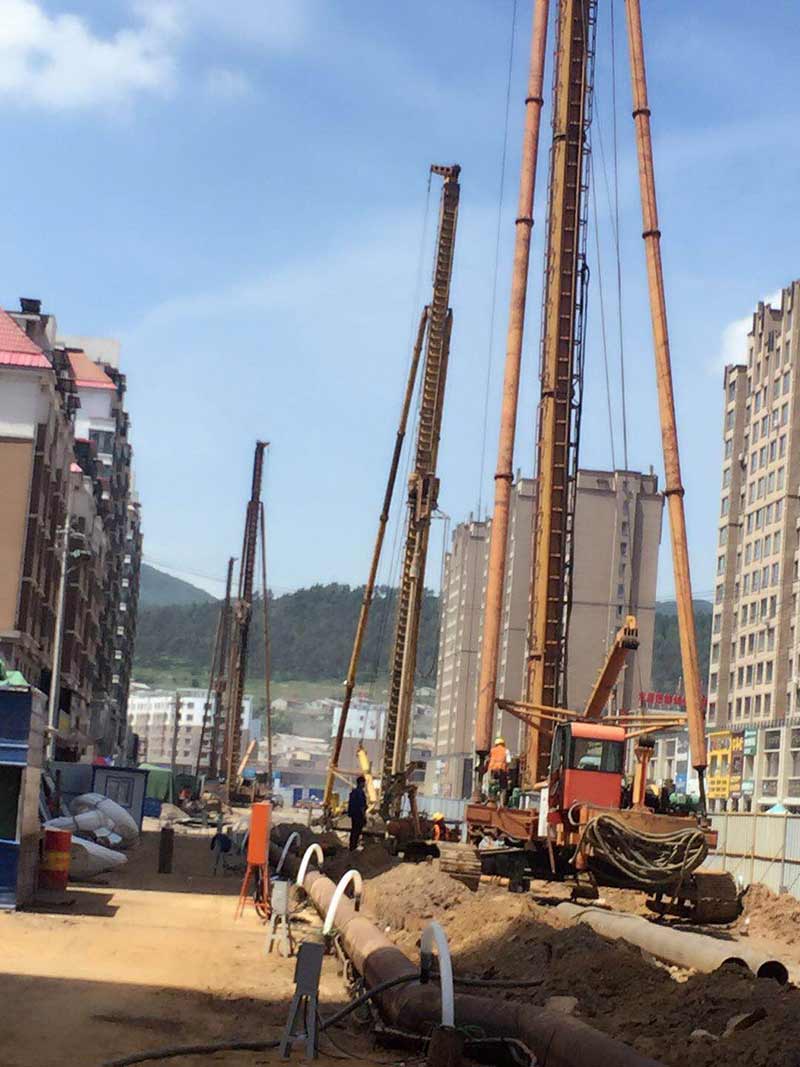

大型潜孔锤施工

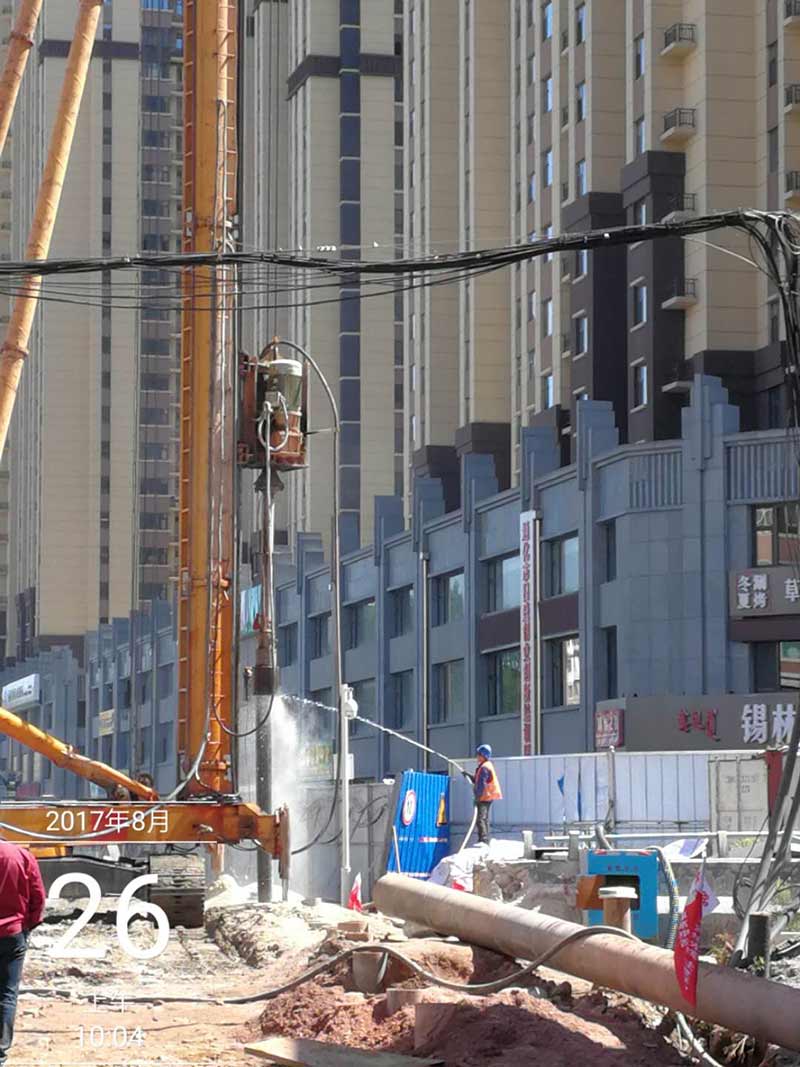

入强风化大理岩产生粉尘，采用人工降尘

高压线下大型号潜孔锤无法施工改为普通潜孔锤施工

　　钢支撑采用φ609*16钢管撑，间距3米。钢围檩采用双拼45b工字钢。
　　钢支撑安装及拆除的顺序为：支护桩施工→开挖至支撑施工作业面下0.5米→设置支撑→开挖至坑底标高→地下结构完成后回填至-1.5米，填土夯实→拆除钢支撑。

钢支撑托架安装

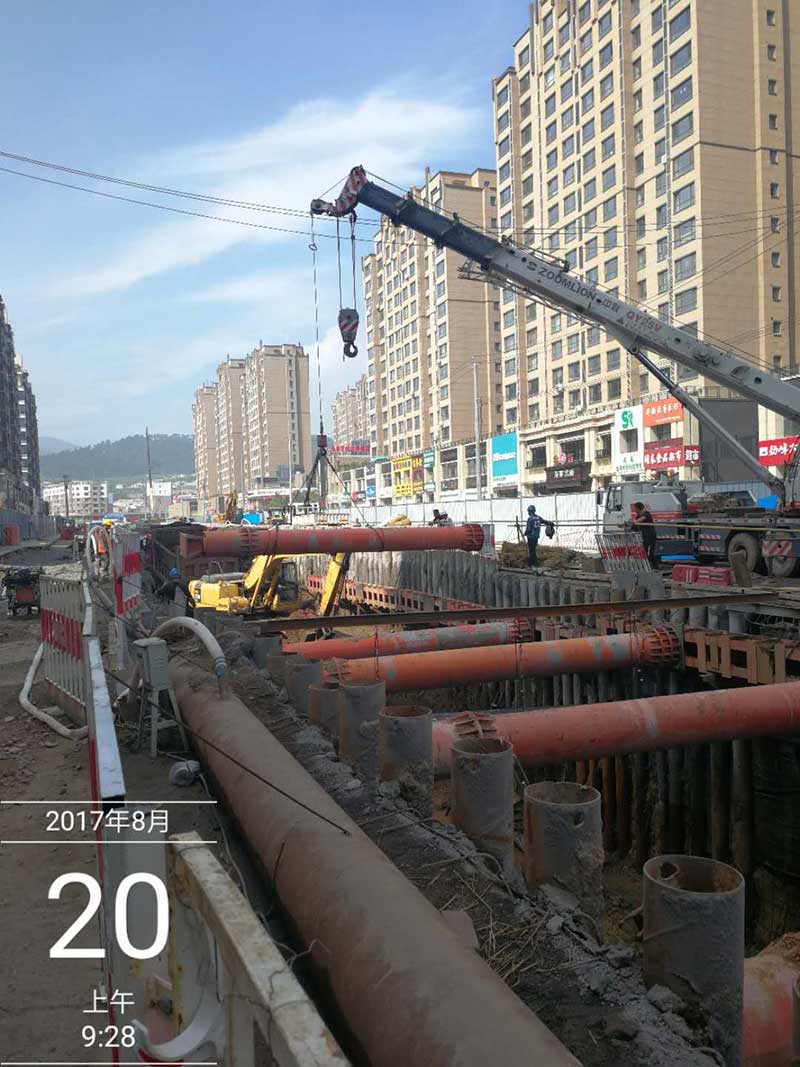

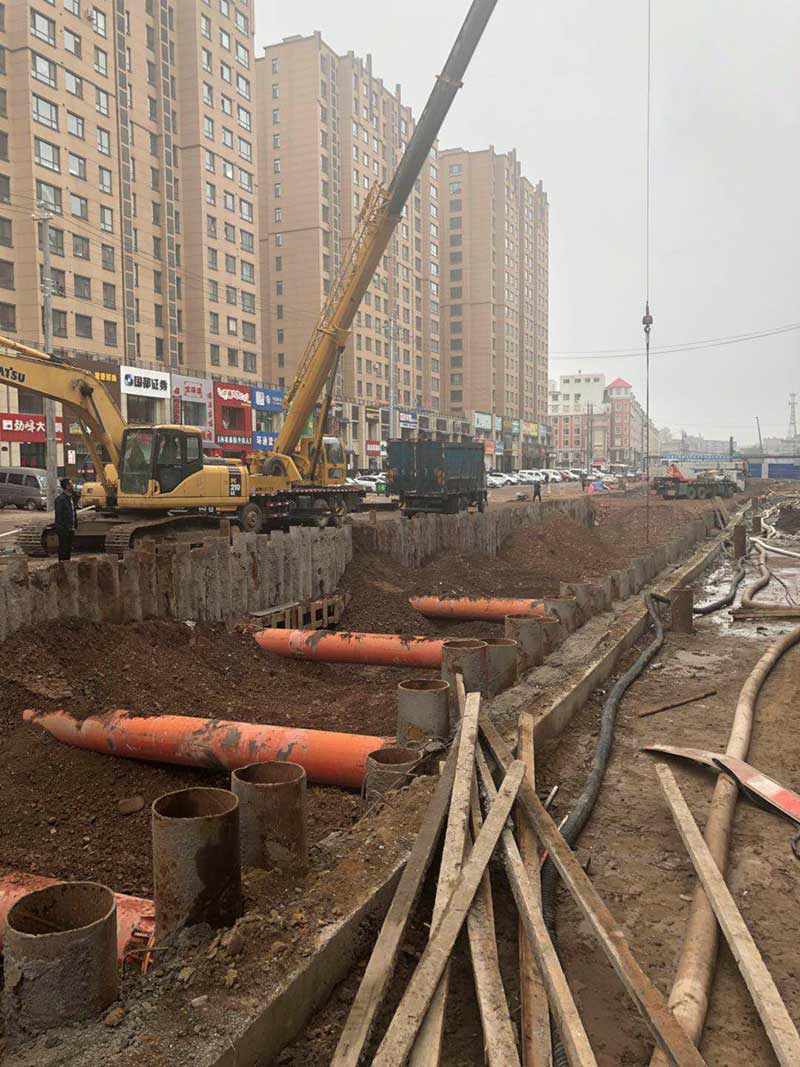

钢支撑安装

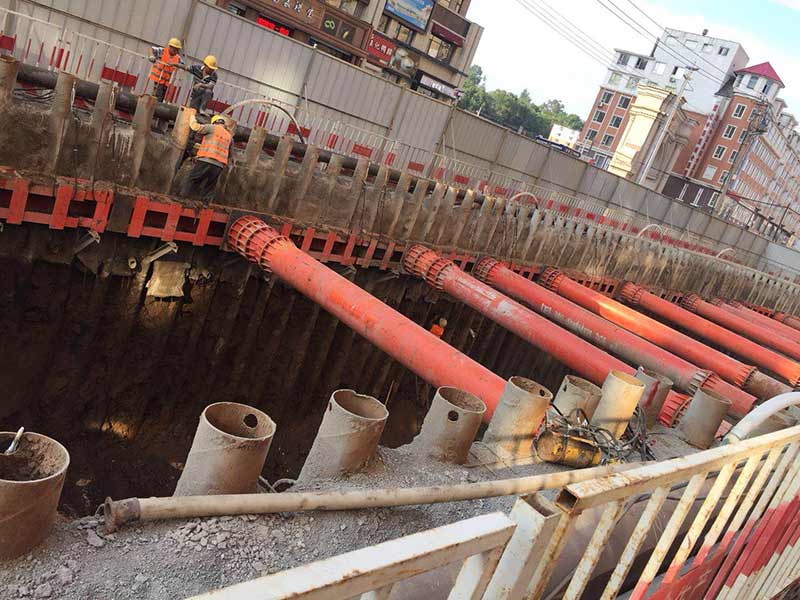

钢支撑安装

钢围及挂板檩安装

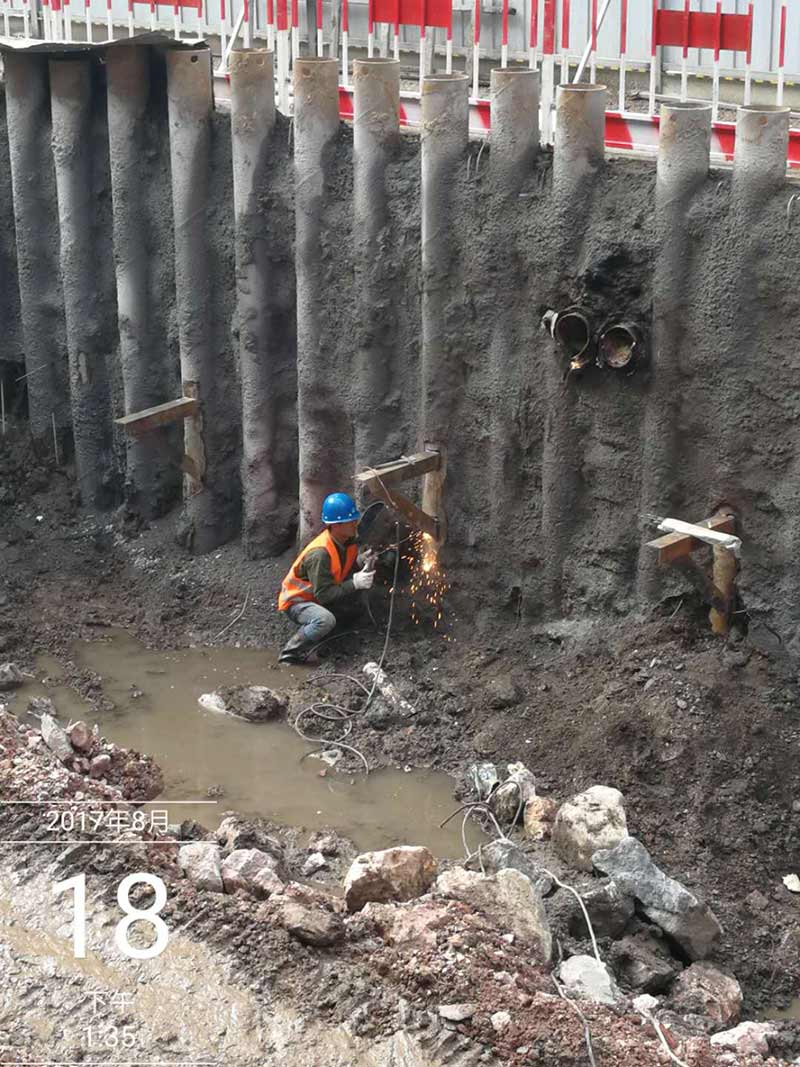

钢支撑拆除

桩间喷护采用矿渣硅酸盐水泥，标号为P.S42.5，喷射混凝土强度等级为C20，喷射厚度80mm，内置一层φ6.5@200钢筋网。

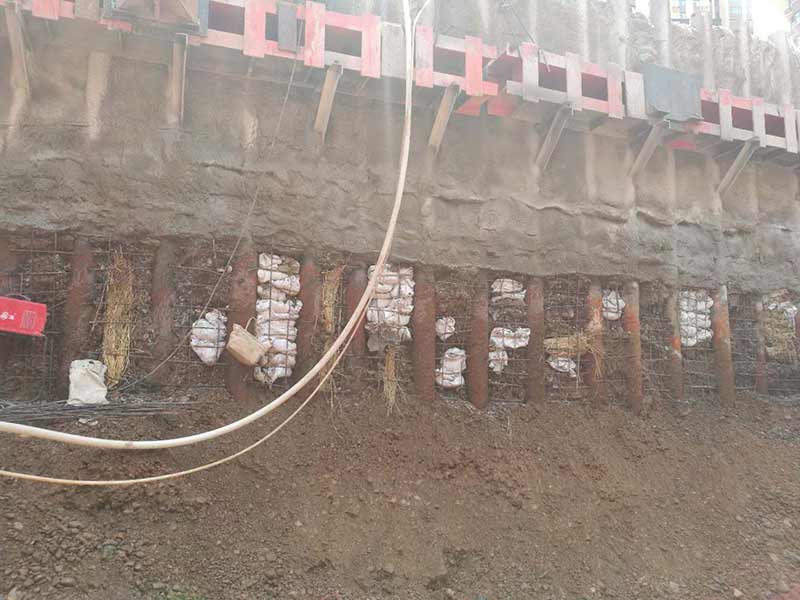

编钢筋网

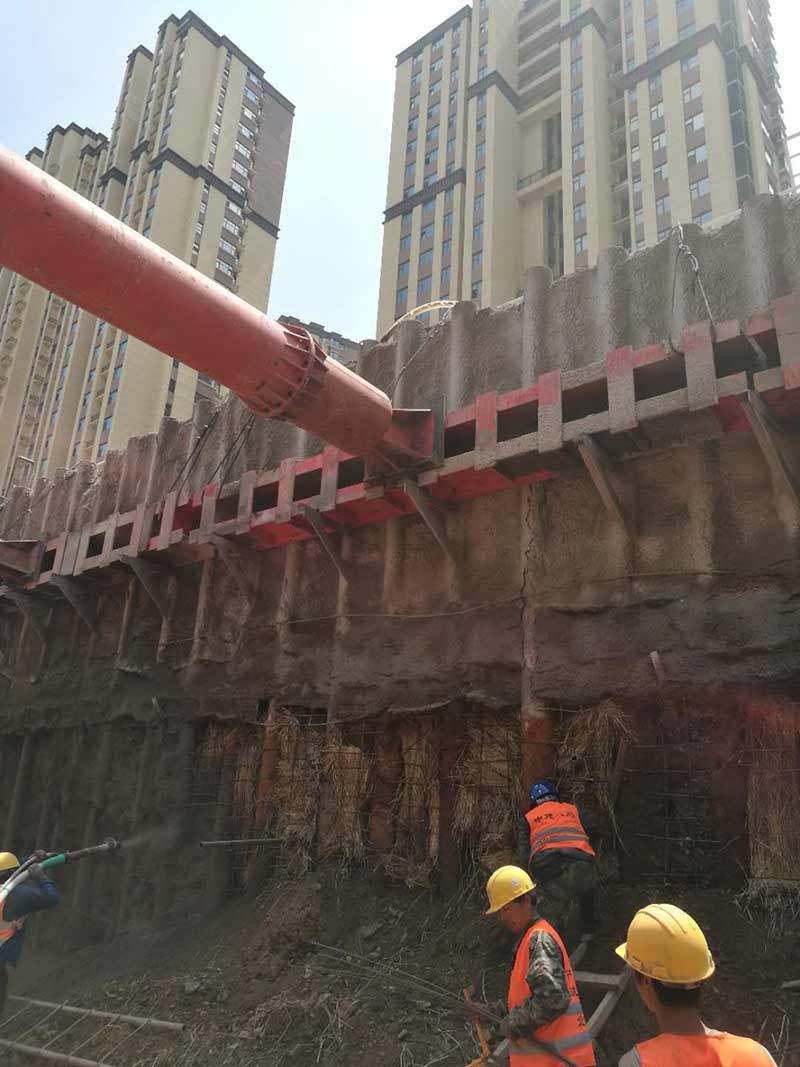

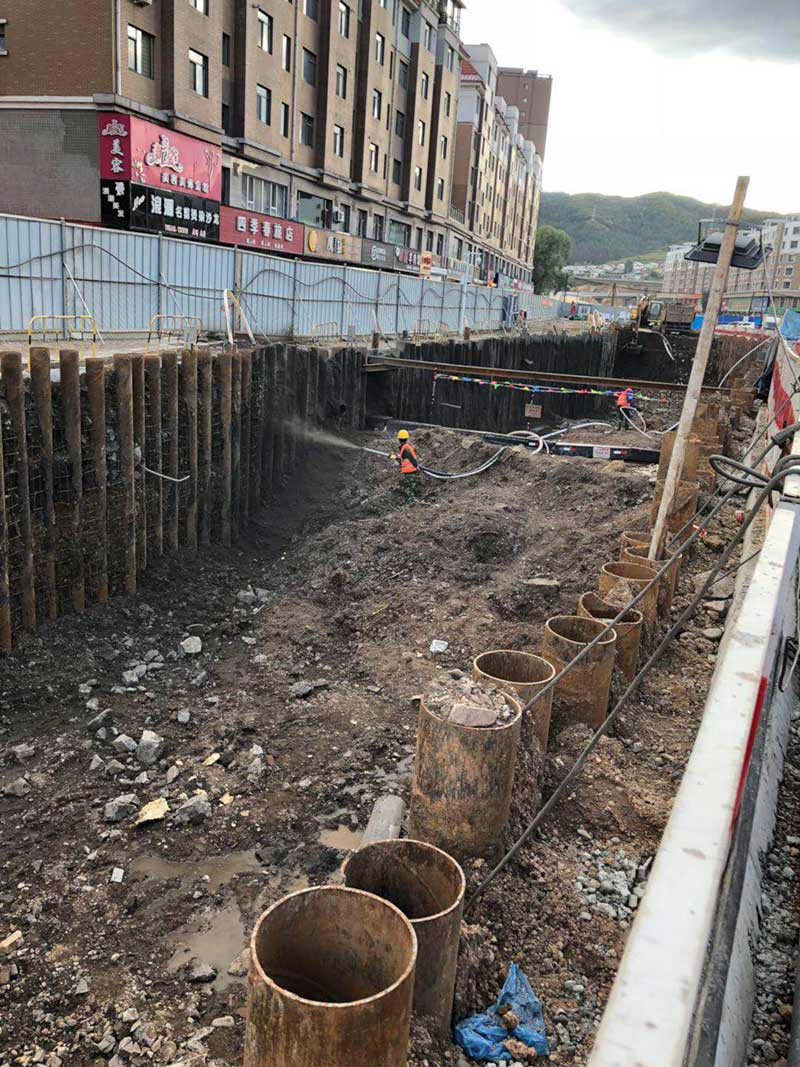

喷射混凝土

新华大街K0+580-K0+680处有一条暗渠，按设计要求双侧施工桩径800mm，桩长9米的高压旋喷止水帷幕。

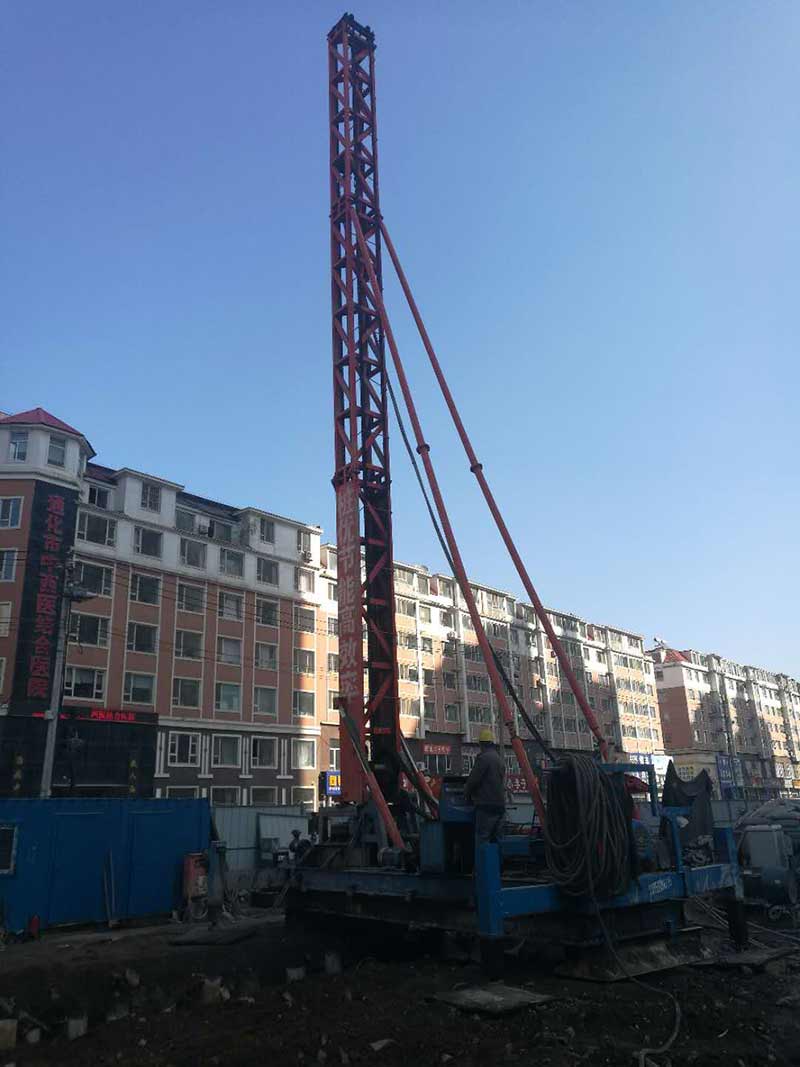

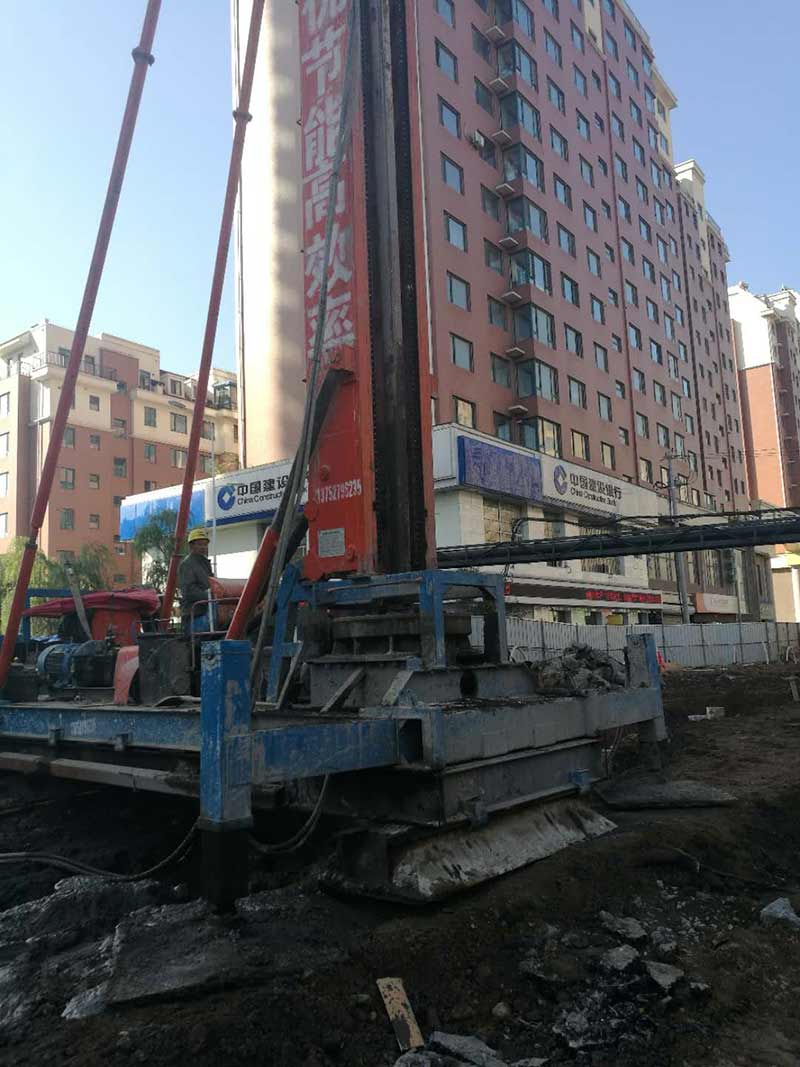

高压旋喷止水帷幕施工

　　降水井采用φ219桥式滤水管，井深12米，井间距为10米。桥式滤水管滤水性高于普通的无砂水泥管。排水管线采用φ400*6螺旋钢管。水泵功率为25KW.h，水泵扬程30米的潜水泵。降水井施工步骤：273钢管桩施工→桥式滤水管缠纱布→下桥式滤水管→拔出273钢管桩。

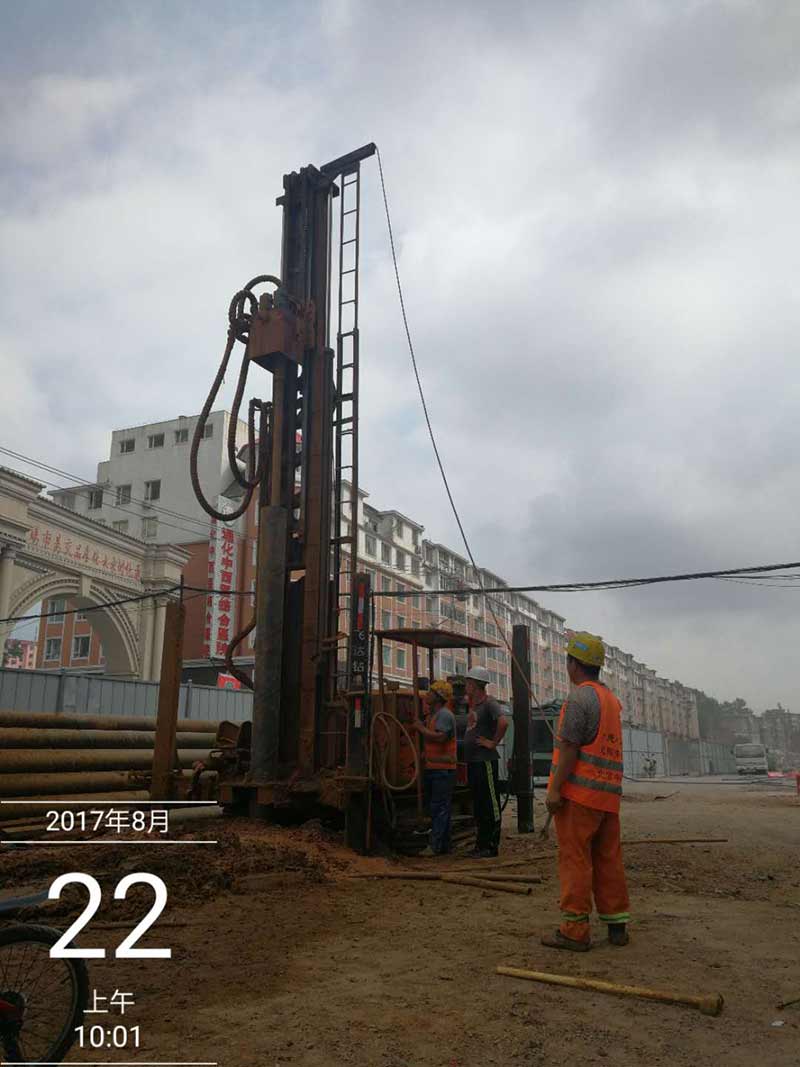

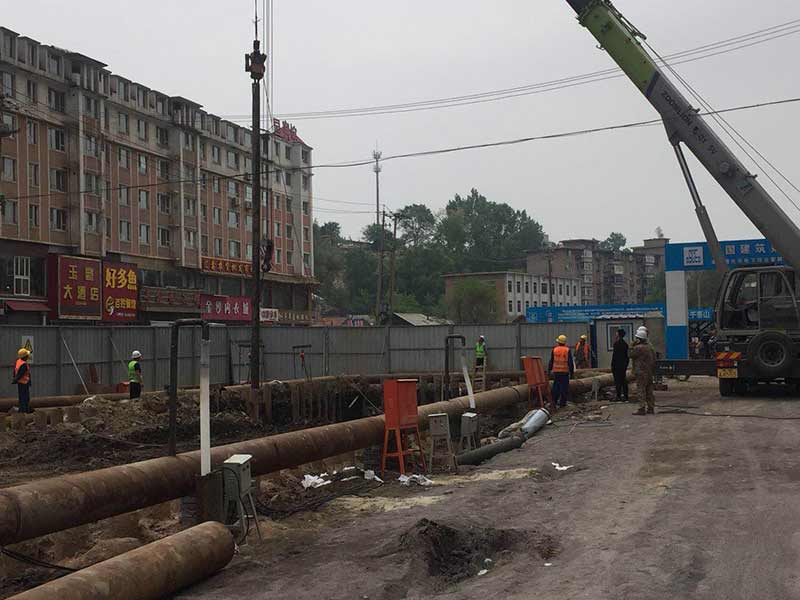

降水井施工及排水系统布置

通天河桥桩基桩径1.2米，桩长15米，地层主要为卵石及花岗岩，采用-9型乌卡斯钻机施工。

通天河桩基

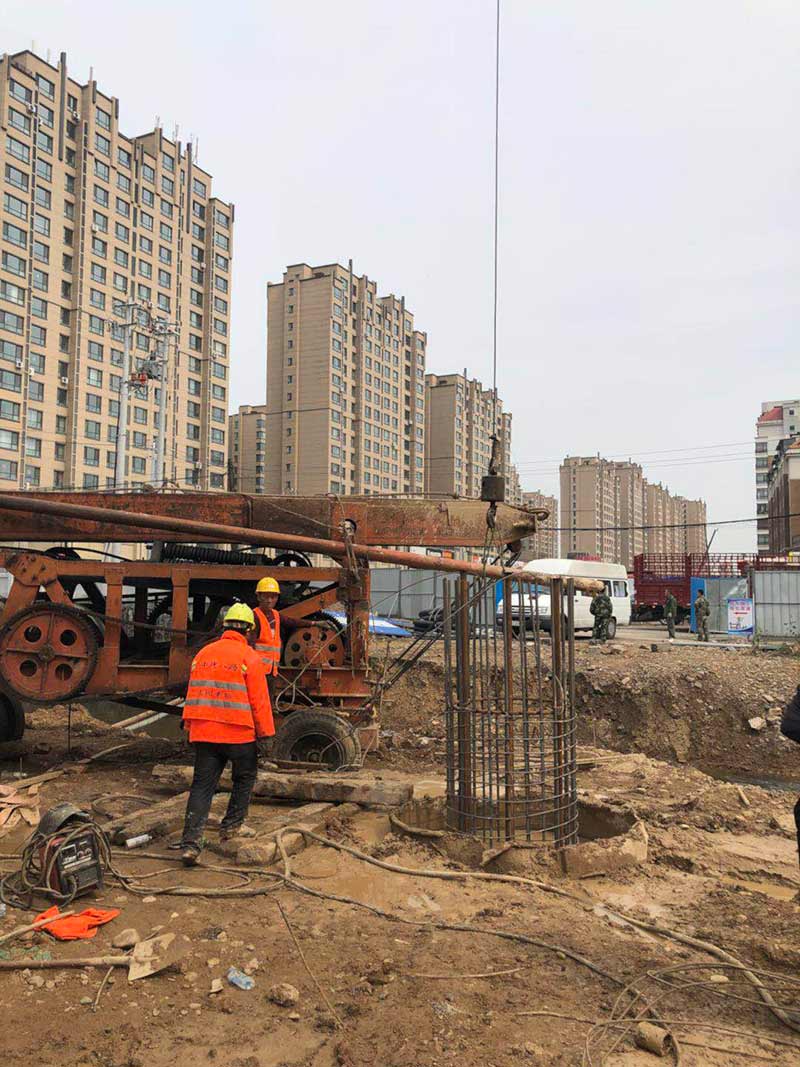

通天河桩基下钢筋笼

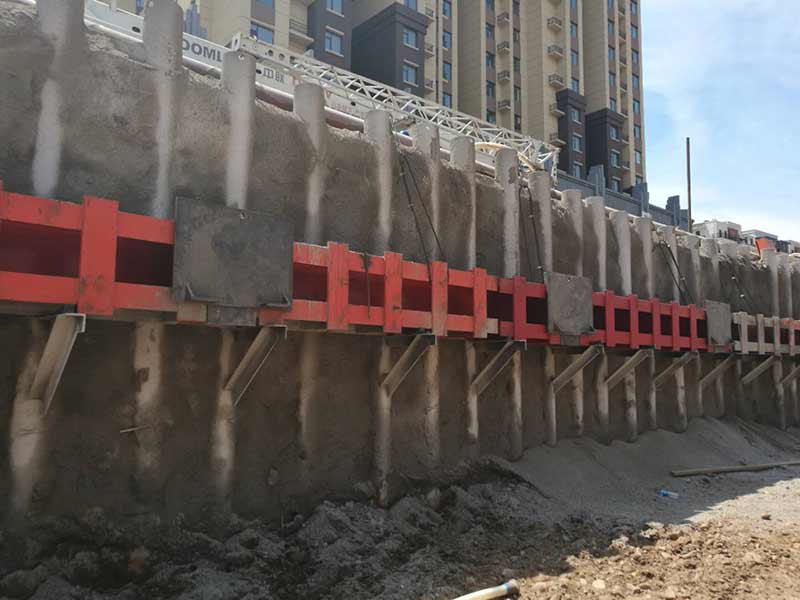

通化大街管廊K8+140-K7+710,共计430米，位于通化市与通化县交界处，是通往通化县唯一道路。采用φ273*7钢管桩+锚索腰梁支护体系。

 我单位施工的新华大街管廊和通化大街管廊基坑支护工程保质保量的完成了施工任务，得到了甲方、监理、业主等单位一致好评。我单位2017年完成新华大街管廊产值2300万元，通化大街管廊产值300万元，合计完成产值2600万元。
